Td
Exercices
Exercice n°1 :
On souhaite faire fonctionner un moteur électrique de modèle réduit 12W, 7.2V pendant 90 minutes.
Quelle devra être la capacité Q (en Ah) et la tension de service de ma batterie ?
Exercice n°2 :
La batterie d'une automobile possède les caractéristiques suivantes :
- force électromotrice : E=12 V
- capacité : Q=40 Ah.
Lors d'un stationnement, les quatre feux-de-position ayant chacun une puissance de 8 W sont restés allumés 24 heures.
En supposant que les grandeurs électriques ne varient pas, calculer :
- Le courant débité par la batterie.
- La quantité de courant (en Ah) délivrée par la batterie en 24 h.
- La valeur de l'énergie (en Wh) transférée aux feux de position en 24h.
Quelle est l'énergie maximale disponible dans la batterie ?
Le conducteur pourra-t-il démarrer normalement à son retour ?
Exercice n°3 (conception d'une batterie) :
Une batterie doit alimenter pendant 1 heure 30 au moins, un système quelconque fonctionnant sous une tension de 12 Volts et absorbant une puissance de 30 Watts.
Déterminer :
- La capacité de la batterie.

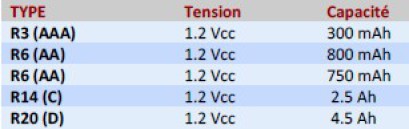

- Le câblage de la batterie avec des accumulateurs de type R20.
- Le câblage de la batterie avec des accumulateurs de type R14.
