Comment modéliser le fonctionnement d'un système (programmation) ?

Introduction

Matériel à disposition

Documents à disposition

Texte de l'activité

- PC avec le logiciel Flowcode

- Document aide Flowcode (sur le poste de travail)

- Fichier annexe

- Fichier Flowcode incomplet

- Cours sur les algorigrammes

parking-programmation

Présentation : Dans l'utilisation de parking, il est nécessaire que l'accès de ceux-ci soit interdit lorsqu'ils sont complets. Ceci dans le souci d'éviter à l'automobiliste de perdre du temps à circuler dans un parking sans places. Les responsables de la gestion du parking ont choisi d'en informer les conducteurs par une signalisation bicolore (feu rouge et feu vert) à l'entrée de la voie d'accès du parking. Une barrière à l'entrée permet de laisser passer ou pas les voitures et une barrière en sortie permet la sortie des voitures.

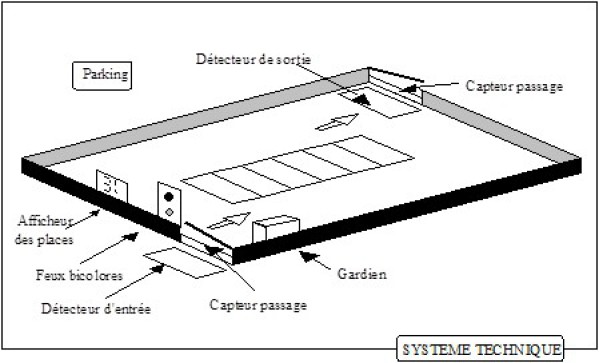

parking-grafcet1

Explication sommaire du fonctionnement :

- Le gardien du parking met le système en fonctionnement à l'aide d'un interrupteur (M/A).

- Lorsqu'une voiture est détectée en entrée (De) et si le parking n'est pas complet, la barrière s'ouvre en laissant passer le véhicule.

- Un capteur (Ce) détecte si la voiture est réellement passée ou si elle n'est plus présente sous la barrière.

Le principe de la sortie d'une voiture est identique à celui de l'entrée.

Volontairement, l'ouverture et la fermeture du vantail seront limitées que par des temporisations.
