TP1 série n°6

SERIE N°6 (TS)
TP N°1



 Introduction :

Lors de l’étude qui va suivre, vous allez mettre en œuvre un voltmètre numérique permettant des mesures dans la plage 0-5v. Ce voltmètre utilise comme unité de traitement le microcontrôleur ATMEGA163 associé à un afficheur à cristaux liquides et à une carte d’interface pour le prélèvement de la tension. En plus de ses capacités de calcul on exploitera particulièrement son convertisseur analogique numérique intégré. L’entrée de la tension à mesurer se fera sur la broche 0 du port A (PA0).


Préparation :

· Raccorder les cartes : afficheur sur le port C, interface sur le port A.

·  Alimenter les ainsi que le kit STK500.

· Charger le projet « voltmetre » sous Code Visio. Exécuter le programme.



 Manipulations et relevés :

· Pour dix valeurs de la tension d’entrée (Ve) convenablement réparties entre 0 et 5v relever les indications de l’afficheur (Vaffich) et regrouper les résultats sous la forme d’un tableau.

N.B : relever Ve, entre l’entrée E1 et la masse, avec précision.



 Analyses et justifications :

· L’algorigramme correspondant au programme est donné en annexe 1. Repèrer en les surlignant de couleur sur le listing (annexe 2) du programme en C, les instructions correspondant à chacun des éléments de l’algorigramme.



Pour les questions suivantes il sera intéressant de se référer à l’aide en ligne du logiciel.

· Expliquer les instructions tension_int = tension_int + 256*ADCH

· Expliquer les instructions tension_float = (float) tension_int. Pourquoi doit on convertir (transtyper) l’entier en float ?

· Expliquer l’intérêt de faire appel à la fonction "ftoa".



On veut afficher à la suite de l’indication "Voltmètre" le résultat de la conversion (en décimal).

· Proposer une solution, puis vérifier sa validité en modifiant convenablement le programme proposé.

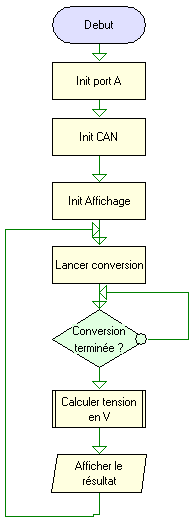

Document annexe n°1 : ALGORIGRAMME -







Document annexe n°2 : LISTING DU PROGRAMME EN LANGAGE C

#include <mega163.h>  // Définition des registres
#include <stdlib.h>  // Fonctions de transtypage
#include <lcd_v3.h>  // Fonctions d’affichage LCD
#include <adc.h>  // Fonctions de gestion du CAN

 // Variables globales

unsigned int tension_int ; // integer pour l’acquisition de la tension
float tension_float ; // float pour le calcul de la tension
char *tension_str="0.000" ; // Pointeurs pour l’affichage de la tension

void main(void)

DDRA=0x00 ; // Port A en entrée
PORTA=0x00 ;
adc_init(DIV64) ;
channel_select(0) ;
lcd_init() ;
lcd_putsf("Voltmetre") ;
lcd_gotoxy(6,1) ;
lcd_putsf("V") ;

 while (1)



adc_start() ;
while (adc_ready() == 0) ;

 // Calcul de la tension en volts

tension_int = ADCL ; // Lecture octet poids faible
tension_int = ADCL+256*ADCH ; // Concatener avec octet poids fort
 tension_float = (float) tension_int ; // Convertir en float
tension_float = (tension_float / 1023) * 5 ; // Calcul de la tension

 // Affichage

ftoa (tension_float, 3, tension_str) ; // convertir en chaine de caractères
 lcd_gotoxy(0,1) ;  // Curseur 1ème colonne 2ème ligne
lcd_puts(tension_str) ; // Affichage de la tension
