1- Conditionner l’information

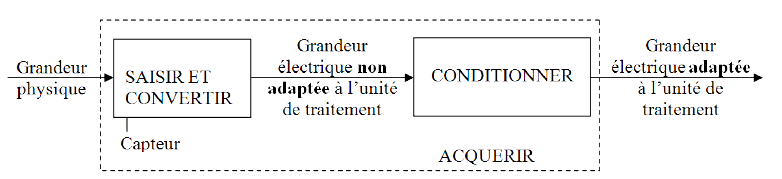

On peut décomposer la fonction acquérir comme suit :

Quelques exemples de fonctions : - Adapter ; Amplifier ; Comparer à un seuil


2- La fonction « adapter » ou « mise en forme » : le transistor bipolaire NPN ou PNP

L’effet transistor :
Ic = β Ib (β étant appelé le coefficient d’amplification en courant).

Le transistor NPN
Le transistor PNP


Schémas équivalents d’un transistor (NPN) ou (PNP) bloqué ou saturé :
Bloqué
Saturé



Pour un transistor NPN : si Ve>0V alors il est saturé. On en déduit donc les autres possibilités pour le NPN et le PNP
