Synthèse série 6 (liaison série)

Synthèse – correction
Liaison série clavier-pc

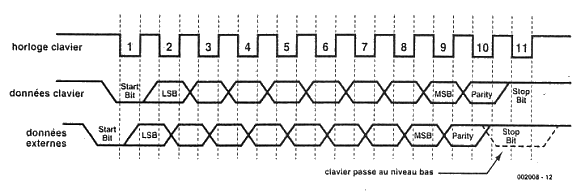

 Chronogrammes représentatifs :


D’après ces chronogrammes et la présentation de la liaison série :

Les données sont valables sur le front descendant du signal d’horloge.

Pour générer un code clavier il faut : 1 bit de start, 8 bits de données, 1 bit de parité et 1 bit de stop, ce qui représente 11bits.

Sachant qu’il y a 8 bits de données, il y a donc 28=256 codes possibles.



 Manipulations et conclusions :

 Si aucune touche n’est appuyée, CLK et DATA sont à 5V soit


En gardant le doigt appuyé sur une touche on constate que le code est envoyé

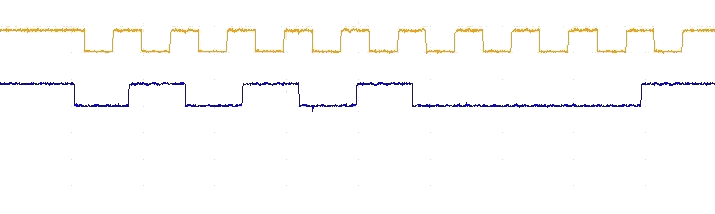

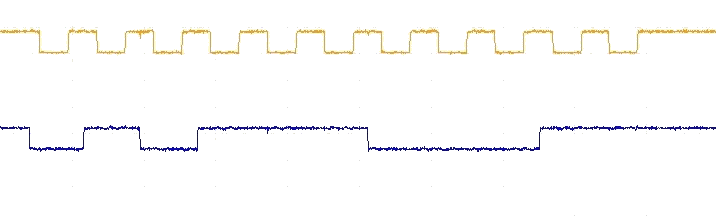

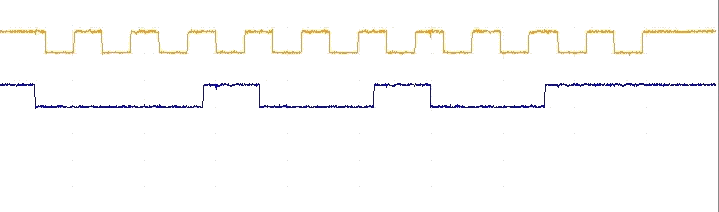

 Relevés de chronogrammes :


Touche A

Touche Z
 Touche E



La parité est impaire car on rajoute un 1 pour avoir un nombre de 1 pair.

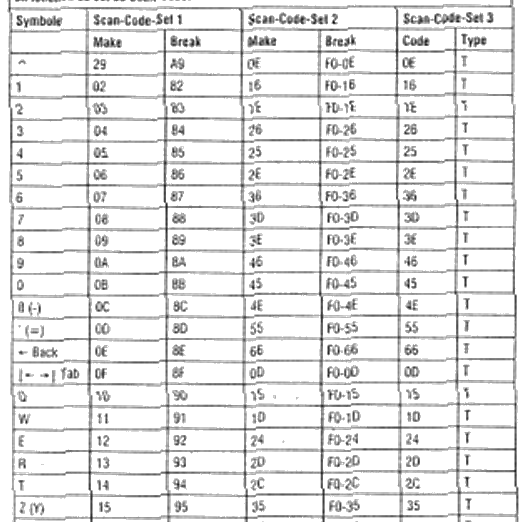

 Les codes clavier
