La fonction "comparer" (td)

FONCTION COMPARER (Travaux Dirigés)



 1 – Comparateur simple :

L’AIL est alimenté entre 0V et +10V

1.1 : Donner la valeur de Vs si Ve<Vref.

1.2 : Donner la valeur de Vs si Ve>Vref.



1.3 : Tracer la caractéristique de transfert correspondante. Vs = f (Ve)

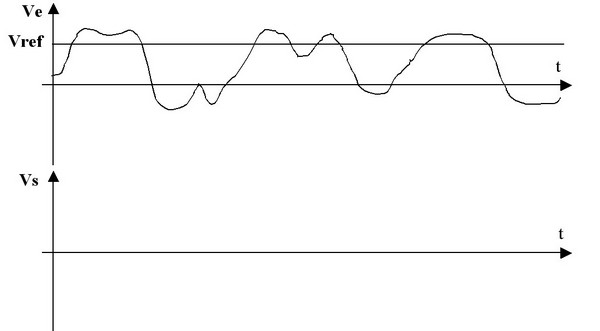

1.4 : Représenter ci-dessous la courbe Vs correspondante :





 2 – Trigger de Schmitt simple :

L’AIL est alimenté en -10V / +10V

2.1 : Rappeler l’expression des 2 seuils de commutation.

2.2 : Sachant que R1 = 10kW et R2 =33kW, calculer les valeurs de VT+ et VT-.

2.3 : Tracer la caractéristique Vs = f (Ve) de transfert correspondante.

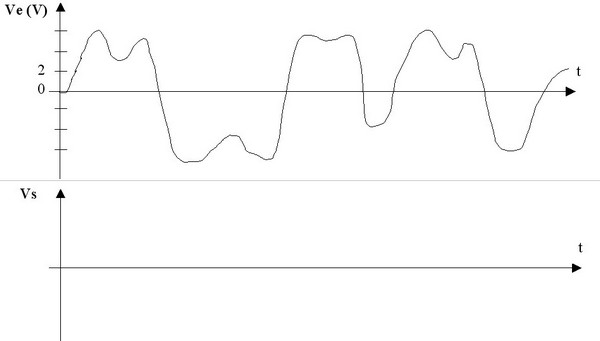

2.4 : Représenter ci-dessous la courbe Vs correspondante :



 3 – Application du Trigger de Schmitt :

Soit le montage suivant :



3.1 : Citer le type de porte utilisé et donner sa particularité.



3.2 : Le composant utilisé (HEF 40106B) est alimenté avec une tension VDD=10V. En utilisant la documentation constructeur, indiquer les valeurs typiques des deux tensions de seuils correspondantes.



3.3 : Relever la valeur de l’hystérésis.



3.4 : Le signal Ve est représenté ci-dessous. Tracer la courbe de Vs correspondante.
