CAN-CNA (td n°1)

FONCTION CONVERTIR (TD n°1)

 Exercices sur les CNA

Exercice n°1 : Soit un CNA à 5 bits. La tension de sortie Vs vaut 0.2V lorsque le mot d’entrée est 00001.
Quelle est la valeur de Vs correspondant à la pleine échelle ?

Exercice n°2 : Soit un CNA à 5 bits. Lorsque le mot d’entrée est 10100, la tension de sortie Vs vaut 5V.
Que vaut Vs pour un mot d’entrée de 11101 ?

Exercice n°3 : Soit un CNA à 8 bits ayant une pleine échelle égale à 10V. Soit l’octet A=10010110, appliqué à l’entrée de ce convertisseur.
Calculer la tension de sortie pour ce mot binaire.

Exercice n°4 : Soit un CNA à 10 bits. La valeur pleine échelle est de 5V.
Calculer la tension de sortie Vs pour un mot d’entrée A=1100101101


 Exercice sur les CAN

Exercice n°1 : Le CAN d’entrée d’une carte d’acquisition possède les caractéristiques suivantes : Gamme 0 à 5,12V et 10 bits.
Quelle est la valeur numérique maximale Nmax de sortie de ce CAN ?
Quelle est sa tension pleine échelle ?
Quelle est sa résolution ?

Exercice n°2 : Pour l’équipement des salles de chimie du lycée, on a besoin de cartes d’acquisition pouvant mesurer des tensions allant de 0 à 4,5V à 10mV près. Le modèle le moins cher trouvé dans le commerce contient un CAN 8 bits de calibre 5,0V.
Déterminer sa résolution.
• Ce modèle correspondait-il aux spécifications ?
• En ayant la même gamme , combien le CAN devrait-il au minimum avoir de digits pour que sa précision soit suffisante ?

Exercice n°3 : Un multimètre numérique contient un CAN 16 digits.
Quelle est la valeur numérique de sortie maximale de ce CAN ?
Calculer la résolution du CAN quand il est utilisé sur la gamme -20V / +20V (calibre 20V du multimètre).


Exercice n°4 :
Soit les caractéristiques suivantes d’un convertisseur.

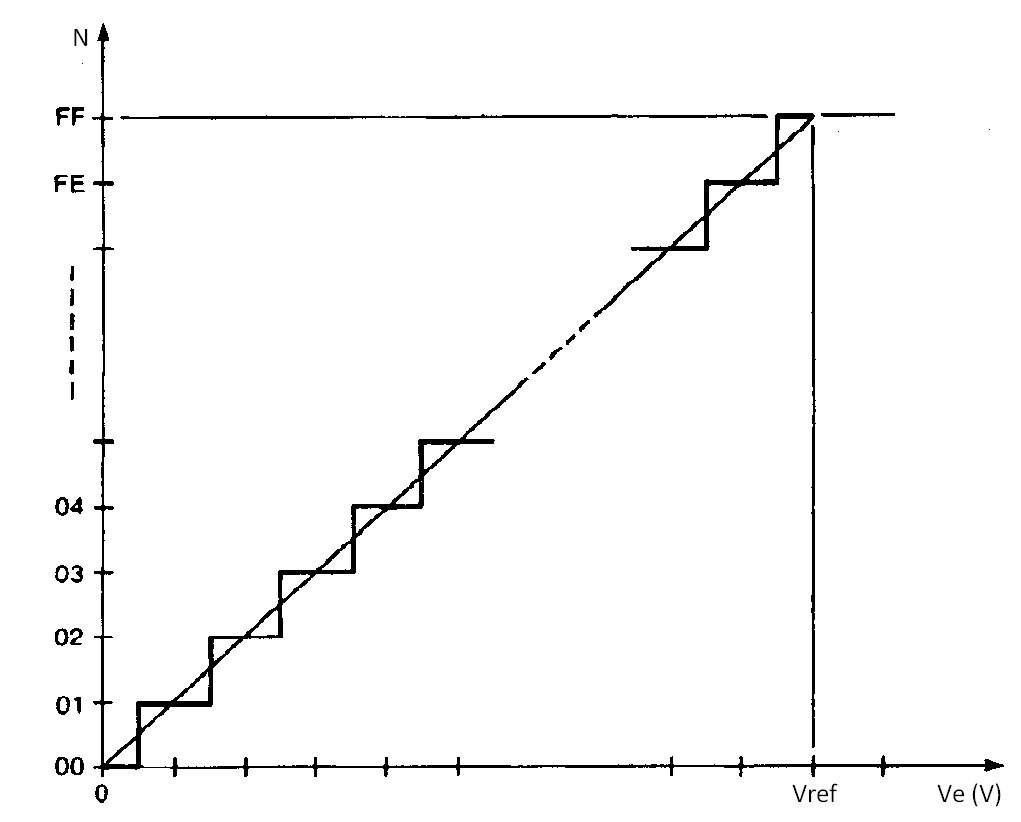

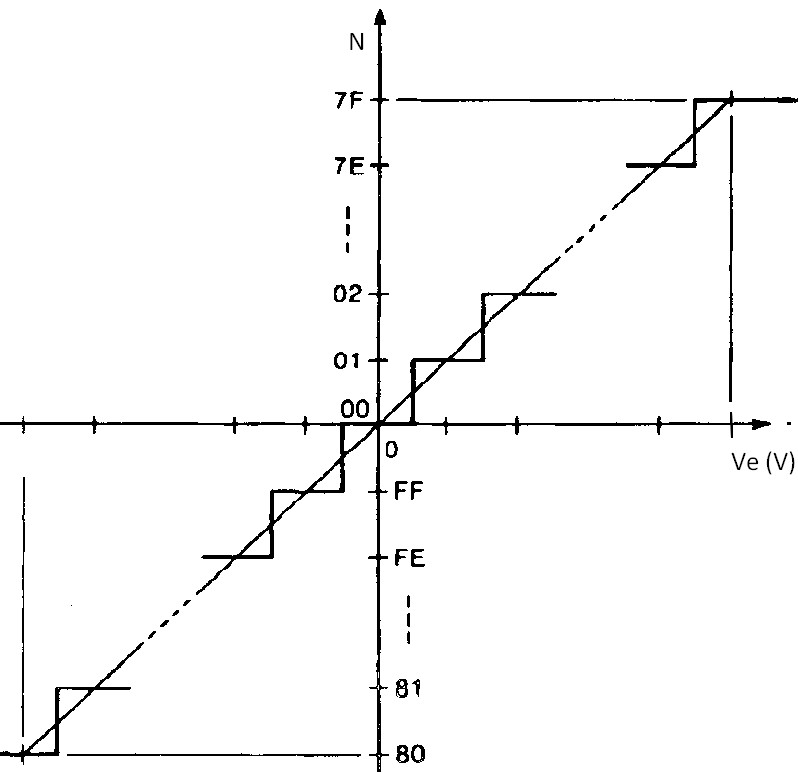

Conversion uniplaireConversion bipolaire


Quelle est la résolution de ce convertisseur ?
Que signifient les termes unipolaire et bipolaire ?
Exliquer la fonction de transfert de la conversion bipolaire ?
