TP n°2 - Sciences de l'Ingénieur

TP n°2



Rappel : Le sécateur électrique INFACO est équipé, sur son câble d’alimentation d’un boîtier électronique. Un des rôles de cette structure est de détecter et mémoriser les dysfonctionnements pouvant apparaître au niveau du moteur électrique. Les dysfonctionnements détectés sont au nombre de deux ; à savoir une surintensité ou une surcharge.

 1- Repérage de fonctions



A partir du dossier technique :
Repérer sur le schéma structurel les fonction A120, A121 et A122.
Que représentent les tensions au point J, Q et Q’ ?

 2- Simulation n°1

Charger le fichier secateur1 ; puis le compléter conformément à l’annexe et y rajouter la générateur Vj pour obtenir le signal représenté ci-dessous.

Lancer la simulation sur une durée correcte et visualiser :

Vj, V2, VQ’ et Vsurcharge dans une même fenêtre ;
Vj, VQ, Vsurin dans une autre

Quelle détection est utilisée ici ? justifier.



 3- Simulation n°2

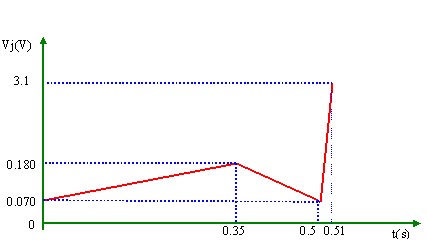

Modifier le générateur Vj pour obtenir le signal représenté ci-dessous :

Lancer la simulation sur une durée de 0.51s puis visualiser :

Vj, V2, VQ’ et Vsurcharge dans une même fenêtre ;
Vj, VQ, Vsurin dans une autre.
Quelle détection est utilisée ici ? Justifier.
Modifier la valeur de certain(s) composant(s) pour ce situe pour un courant de 5A



 ANNEXE



 SCHEMA STRUCTUREL
