TP série n°1

ANALYSE FONCTIONNELLE

CI1 : FONCTIONNALITES, ARCHITECTURE ET STRUCTURE D’UN SYSTEME PLURITECHNIQUE (thèmes AF1 et AF2)

En présence du système ou du produit, répondre le plus précisément possible aux questions posées. Vous rédigerez pour cela un compte-rendu en vous servant des outils vus en 1S puis vous exposerez à vos camarades le résultat de votre travail.

• A quoi sert-il ou dans quel but a-t-il été créé ?
• A qui (quoi) rend-il service ?
• Sur qui (quoi) agit-il ? (préciser l’état avant et après).

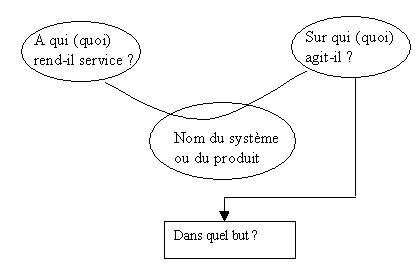

Vous pouvez rédigez les réponses à ces 3 questions sous la forme suivante :



• Lister les énergies utiles au fonctionnement.
•Dans quel lieu peut-on le trouver ?
• A-t-il différents modes de fonctionnement ? Si oui, les lister.
• Comment mettre en fonctionnement le système ? (rédiger un protocole de mise en œuvre que vous pouvez agrémenter de croquis à main levée).
• Y-a-t-il des éléments de validation des réglages, d’un état de bon fonctionnement ou autre ? Si oui, les lister.

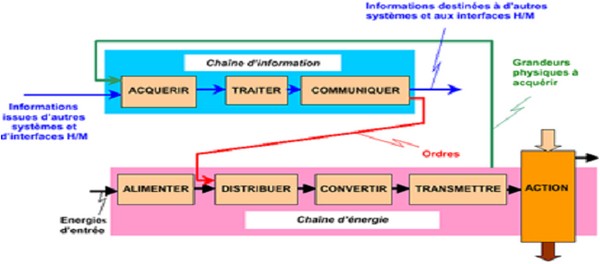

• Identifier au mieux les structures réalisant les fonctions données ci-dessous et en donner les principales caractéristiques.
