Les signaux (td)

TD, CARACTERISTIQUES DES SIGNAUX

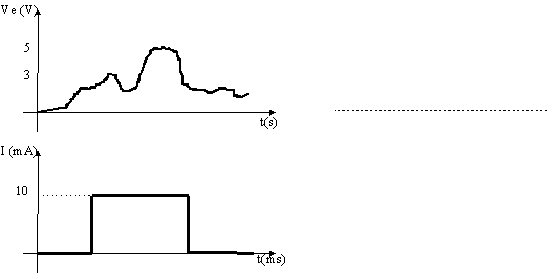

 1- Indiquer , à côté de chaque courbe si il s’agit du signal de type analogique, logique ou numérique.





 2- Tracer les courbes suivantes :

• Signal triangulaire d’amplitude 2V, de valeur moyenne nulle et de fréquence 50Hz.
• Signal carré d’amplitude max 5V et d’amplitude min 0Vet de fréquence 1kHz.
• Signal carré positif ayant une amplitude de 8V, une fréquence de 10kHz et un rapport cyclique de ¾.
En calculer la valeur moyenne puis en essayer d’en déduire une expression générale de la valeur moyenne en fonction du rapport cyclique.

Expression générale : Vmoy =
